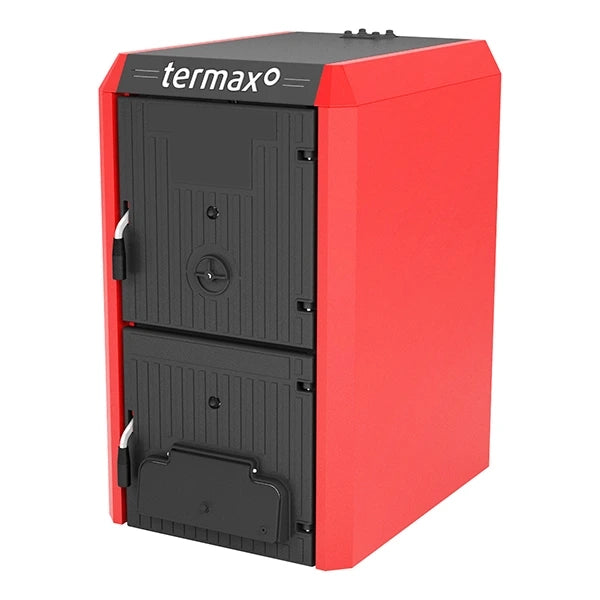

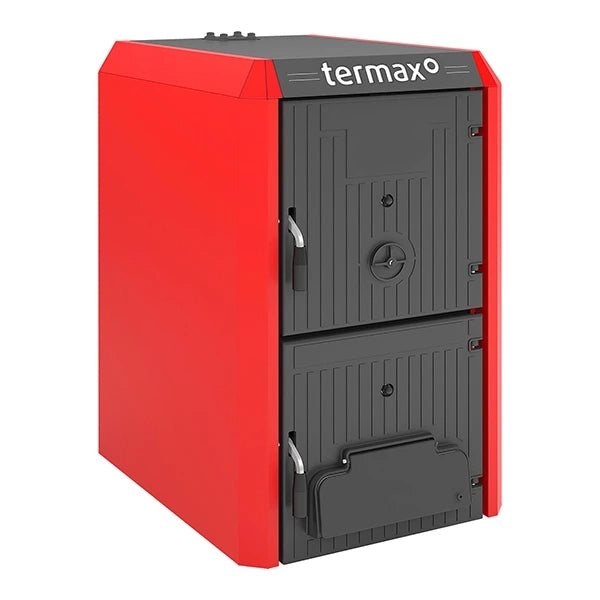

Pachet Centrala Biomasa-Lemn Din Fonta, Termax Bio, 25 kW

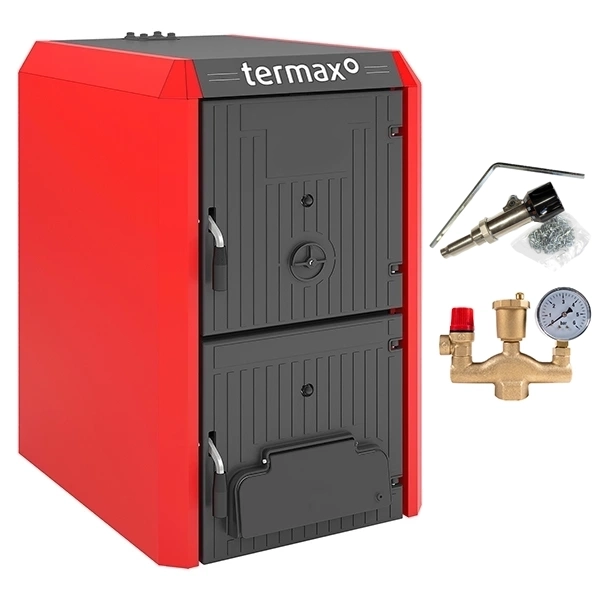

Pachet centrala biomasa-lemn din fonta Termax Bio contine urmatoarele:

• centrala biomasa-lemn din fonta Termax Bio
• Regulator de tiraj
• Grup de siguranta

Utilizarea Termax Bio și avantajele centralei

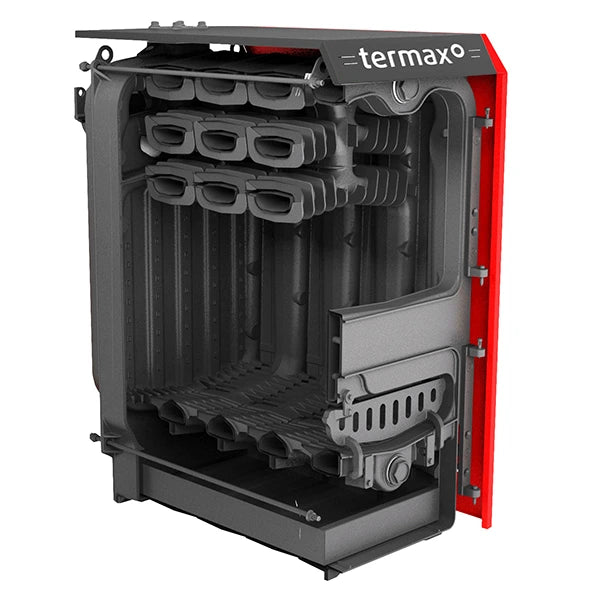

Centrala biomasa-lemn este formata din elemenţi de fontă. Numărul acestora determină puterea termică nominală a centralei. Cele cu mai puțini elemenţi de fontă (2-3 elemenţi) se recomandă a se monta la case de vacanță, de recreere, imobile cu spațiu mai mic de încălzire. Pentru case, magazine, școli, (edificii de dimensiuni mai mari) etc. se recomandă utilizarea centralelor cu mai mulți elemenţi de fontă, deci putere mai mare.

Centrala biomasa-lemn se dimensionează în funcție de necesarul de căldură calculat al clădirii.

Centrala produce agent termic utilizat în instalații de încălzire cu circulație naturală sau forțată cu presiunea maximă de 400 kPa (4 bar). In procesul de producție centralele biomasa-lemn sunt testate la presiunea de 800 kPa (8 bar).

Avantaje:

• Durată de viață ridicată a elemenţilor de fontă pana la 25 ani.
• Schimbător de căldură din fontă italiana de cea mai inaltă calitate.
• Grosimea peretelui cazanului de pana la 12 mm.
• Deschiderea usa superiora 40 x 36 cm.
• Soluție tehnică testată în timp.
• Tehnologia de producție modernă, liniile de fabricație automatizate respectând normele de calitate ale procesului de producție (ISO 9001, ISO 14 001).
• Eficiență termică la arderea cocsului și antracitului este de 75 – 80%, iar la lemn de 75 %.
• Întreținere și servisare simplă.
• Cerințe scăzute cu privire la tirajul coșului de fum.
• Diferențierea puterii în funcție de numărul de elemenţi de fontă.

Acesta centrala trebuie să fie instalata în conformitate cu reglementările aplicabile, de către o companie autorizată. Orice modificare a părții electrice a unui centrale sau conectarea dispozitivelor de control suplimentare poate duce la pierderea dreptului de garanție. Realizarea instalației centralei, corectitudinea acesteia și pornirea de test trebuie înregistrate în procesul verbal de Punere în Funcțiune al centralei.

Coșul de fum

Centrala biomasa-lemn poate fi racordat la coșul de fum numai după acordul dat de către un coșar profesionist. Sistemul de evacuare a fumului trebuie realizat în conformitate cu standardele în vigoare.

"Conducte de fum/evacuare a fumului și conducte de ventilație din cărămidă" sau orientările producătorului de coșuri de fum pentru un sistem de coșuri de fum. Coșul de fum ar trebui să fie dublu perete cu izolație; în cazul în care este de tipul simplu-perete, se recomandă utilizarea unei inserții speciale, realizate din materiale rezistente la foc, aprobată pentru evacuarea gazelor de ardere de la cazanele cu combustibil solid, sau tubulatură din ceramică.

Conectarea centralei biomasa-lemn - sistem cu vas de expansiune deschis

Atunci când se montează dispozitivul de încălzire într-un sistem deschis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune deschis

Legenda imagine:

1. Centrala

2. Supapă de siguranță (recomandarea producătorului)

3. Vas de expansiune

4. Supapă de amestec cu patru căi cu actuator

5. Pompă de circulație

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă circuit apă caldă menajeră

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator sau termostatic

11. Instalație de încălzire în pardoseală

12. Senzor de temperatură a centralei

13. Senzor de temperatură de retur

14. Senzor de temperatură apă

15. Senzor de temperatură a apei în boiler

16. Senzor de temperatură pardoseală

17. Senzor de temperatură exterioară

18. Supapă de reținere 20.

19. Supapă de închidere

20. Filtru

21. Pompă de circulație

22. Vas de expansiune

23. Termostat de cameră

24. Termostat de cameră CO2

25. Automatizare cazan

Conectarea centralei biomasa-lemn - sistem cu vas de expansiune închis

Atunci când se instalează un dispozitiv de încălzire într-un sistem închis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune închis (dimensionat corespunzator)

3. Supapă de siguranță termică

Legenda imagine:

1. Centrala

2. Supapă de siguranță (recomandarea producătorului)

3. Supapă de siguranță termostatică

4. Vană cu 4 căi cu actuator

5. Pompă de circulație circuit încălzire

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă recirculare ACM

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator termostatic

11. Senzor de temperatură retur

12. Senzor temperatură actuator (pentru vana cu 4 căi)

13. Senzor de temperatură pentru încălzirea prin pardoseală

14. Senzor de temperatură pentru centrala

15. Senzor de temperatură, sursă de căldură

16. Senzor de temperatură ambiantă

17. Vas de expansiune închis

18. Sistem de încălzire prin pardoseală

19. Supapă de închidere

20. Filtru Y

21. Pompă de circulație

22. Vas de expansiune închis

23. Supapă de sens

24. Intrarea și ieșirea apei de răcire

25. Manometru

26. Termostat de cameră

27. Termostat de cameră

28. Automatizare

Consultati manualul de instructiuni pentru mai multe informatii.
