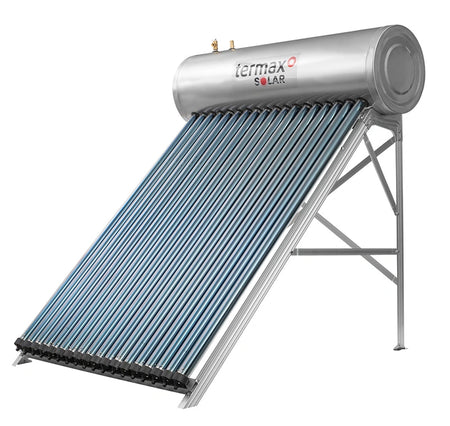

Colector Solar Termax Presurizat, 160 litri, 18 tuburi

Cod Produs: 9789739212021
Livrare prin curier in toata Romania.
Plata cu cardul, cash la livrare sau transfer bancar.
Servicii de reparatii la nivel national.
Optiune de deschidere a coletului la livrare.



TERMAX



Colectorul solar Termax presurizat heat-pipe cu sistem de control al temperaturii:

Diferenta majora intre panourile solare Termax Solar si cele conventionale consta in tehnologia de transfer termic. In timp ce panourile solare conventionale folosesc tuburi de cupru-apa si gravitatie pentru a face circula agentul termic, panourile Termax Solar folosesc un gaz special intr-un sistem cu controlul temperaturii, ceea ce permite o circulatie continua in interiorul tubului heat-pipe, indiferent de unghiul de instalare. Prin urmare, panourile Termax Solar sunt mult mai eficiente si mai flexibile in ceea ce priveste instalarea, asigurand un randament mai ridicat si o mai mare economie de energie.



De ce colectoarele presurizate Termax Solar?

beneficii produs Performanță ridicată și capacitate excelentă de transfer de căldură.

beneficii produs Durata de viață mai lungă decât cea oferită de conducta de căldură tradițională.

beneficii produs Control inteligent al temperaturii pentru o performanță optimă.

beneficii produs Oferă o protecție mai mare împotriva supraincalzirii și preîncălzirii sistemului.

beneficii produs Cost redus de întreținere datorită potențialului mai mare de rezistenta la deteriorare.

beneficii produs Permite instalarea la unghiuri mai mici decât cele necesare tuburilor heat-pipe tradiționale.


Performanta ridicata

Tubul traditional de caldura solara cupru-apa are o capacitate mica de transfer de caldura, iar noul colector solar cu sistem heat-pipe cu control al temperaturii are o capacitate excelenta de transfer de caldura. Se poate rezolva perfect problema capacitatii insuficiente de transfer de caldura a conductelor de caldura tradiționale. Limita de transfer de caldura a noii conducte de caldura solara cu temperatura controlata adopta principiul limitei uscate.

Colectoarele solare Termax cu sistem de control al temperaturii adopta un mod diferit de transfer de caldura fata de conducta de caldura traditionala cupru-apa. Debitul de abur este doar de 20 cm/s la o temperatura de lucru de 50 °C. Debitul de abur nu este ridicat, ceea ce nu va provoca o limita de transport. Prin urmare, capacitatea de transfer de caldura a unei singure conducte de caldura nu este limitata, ceea ce poate indeplini cerintele mari de transfer de caldura ale colectoarelor solare CPC.

Colector Solar Termax Presurizat



Durata lunga de viata

Presiunea interna a conductei de caldura solare traditionale cupru-apa este presiunea negativa (adica mai mica decat presiunea atmosferica). Dupa mai multi ani de utilizare, in interiorul tubului se va forma gaz necondensabil, ceea ce reduce treptat capacitatea de transfer de caldura a sistemului si limiteaza durata de viata efectiva a colectorului solar.

Colectoarele solare Termax cu sistem de control al temperaturii folosesc aliaje din materiale folosite in industria aerospatiala, bazate pe aluminiu, rezistente la temperaturi si presiuni, fara carbonizare si perforatie. Presiunea interna a conductei de caldura este presiune pozitiva (adica mai mare decat presiunea atmosferica), eliminand problema cauzata de vid redus, durata de viata efectiva a produsului este mai mare de 15 ani, ceea ce poate asigura colectorul solar isi va pastra capacitatea de transfer de caldura constant pe o perioada mai lunga.

Control inteligent al temperaturii

Sistemul heat-pipe solar gravitational traditional nu are un mecanism de control al temperaturii si nu poate rezolva problema supraincalzirii sistemului la nivel de aplicatie inginereasca.

Colectoarele solare Termax cu sistem de control al temperaturii au o functie inteligenta de control al temperaturii. Produsul simte in mod inteligent schimbarea de temperatura. Sistemul se opreste imediat cand caldura este excesiva sau opreste treptat transferul de căldura (110 °C±5 °C) si restabileste performanta imediat cand caldura nu este excesiva. Indeplineste pe deplin cerintele ideale de control al temperaturii si realizeaza un control precis al temperaturii; in acelasi timp, functia de blocare la temperatura ridicata nu afecteaza performanta transferului de caldura in conditii normale de lucru. Temperatura maxima a apei calde din rezervorul de apa al sistemului solar poate fi controlată la 80 °C.

Colector Solar Termax Presurizat

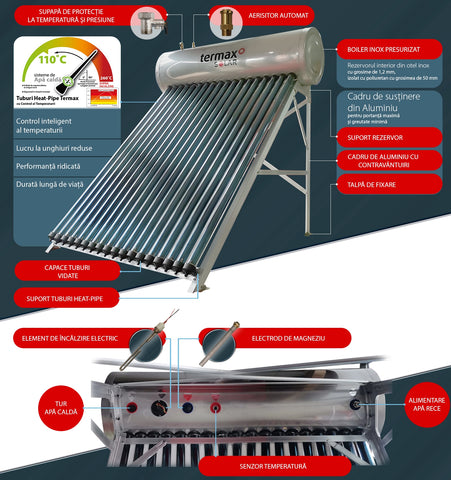

Componenta produsului


Colector Solar Termax Presurizat



Avantaje constructive

  • Conexiune uscata intre colector si tuburile vidate, eliminand dezavantajele create de volumul mare de lichid sub presiune
  • Contactul se realizeaza prin intermediul tecilor de transfer
  • De asemenea ofera posibilitatea inlocuirii individuale a tuburilor neconforme
  • Lipsa apei din tubul vidat rezolva problema depunerilor de calcar si a craparii tevilor
  • Rezistenta mare la presiune ridicata. Presiunea colectorului solar este setata la 0.7 Mpa
  • Sistemul heat-pipe, asigura transferul de caldura intr-un singur sens si are o capacitate de caldura mica, temperatura scazuta de pornire si inertie termica scazuta.
  • Conductivitatea termica a agentului frigorific are o buna compatibilitate cu materialele metalice utilizate in mod obisnuit.
  • Sistemul heat-pipe are conductivitate termica foarte mare. Rezistenta sa termica este aproape zero, rezultand intr-o eficienta de 7.000 de ori mai mare decat sistemele conventionale.
  • Rezistenta la temperaturi ridicate. Datorita componentelor anorganice din componenta mediului de transfer de caldura, chiar daca temperatura peretelui tevii
  • depaseste 250 °C, tubul nu se va sparge.

Date tehnice:



• Presiune maxima boiler : 5 bar/ 500 KPa

• Putere maximă : 223 W/elem.

• a1 (W/m2K) : 0.610

• a2 (W/m2K) : 0.011


Elemente constructive

Rezervor presurizat:

• Perete exterior din inox SUS304-2B, 0,4 mm

• Perete interior: 304-2B, 1,2 mm

• Izolat cu spuma poliuretanică tip 141b rigida și ignifuga, cu densitatea de 50 kg/mc și grosime de 50 mm

• Echipat cu anod de magneziu (filet ¾”)

• Racorduri din inox cu filete 1/2” exterior

• Racorduri din inox 1/2” interior pentru conectare rezistenta electrica și teaca senzor.

Tuburi vidate:

• Sticla borosilicată, rezistente la grindină de Φ30 mm

• Structura de absorbție cu 3 straturi de Aliaj de Aluminiu folosit în industria aerospațială permite o rată de absorbție de 96%

• Temperatura de control: 110 °C

• Tuburi cu diametru de 58mm, lungime de 1800mm și vacuum de 2,0 x 10 -6 Pascali, cu structura dual-axiala

• Heat-pipe cu temperatura de pornire +10°C și temperatura de îngheț -80°C

• Diametru condensator heat-pipe de Φ 24 mm

• Tuburi echipate cu folie radianta de aluminiu cu grosimea de 0,16 mm

• Garnituri de etanșare din cauciuc siliconic

Heat-pipe:

• Aliaj de aluminiu folosit în industria aerospațială

• Rezistență mare la oxidare, stabilitate termică mărită, performanță mare de-a lungul întregii perioade de funcționare

• Viteză de pornire: 20 s

• Rezistență termică: 0.02 °C/W

• Temperatura de lucru: 20 °C - 110 °C

• Material de absorbție tuburi : Aliaj de aluminiu

Cadru suport:

• Construit din profile de aluminiu extrudate cu grosime de 2 mm

• Accesorii disponibile pentru fixarea pe suprafețe plane sau acoperișuri înclinate.


Colector Solar Termax Presurizat




Diagrama comparativă intre sistemele traditionale si sistemul cu control al temperaturii Termax



Colector Solar Termax Presurizat

CARACTERISTICI TEHNICE

  • Garantie: 2 ani;
  • Tip produs: Colector Solar Presurizat cu rezervor;
  • Capacitate rezervor: 160 litri;
  • Numar tuburi: 18 tuburi;
  • Suprafata: 2,29 mp;
  • Presiune maxima boiler: 5 bar;
  • Greutate: 98 Kg;
  • Temperatura de inghet tuburi vidate : -30 °C;
  • Inaltime: 20° - 99 cm, 30° - 134 cm, 45° - 179 cm

ATENTIE!
✓Completarea anexelor ”Montaj și PIF” și ”Întreținere” este
obligatorie pentru valabilitatea garanției
✓Verificați condițiile de calitate a apei înainte de montaj (cloruri,
duritate, nitri, nitrați)
✓Verificați uzura anodului de magneziu anual, înainte de umplerea
cu apă
• Citiți cu atenție instrucțiunile din acest manual deoarece aceasta furnizează indicații
importante cu privire la siguranța instalării, utilizăriiși întreținerii aparatului.
• Manualul cu instrucțiuni constituie o parte integranta și esențială a produsului și
trebuie să fie păstrat cu grija de către utilizator pentru a putea sa îl consulte ulterior.
• Daca aparatul va trebui sa fie vândut sau mutat la un alt proprietar, asigurați-va
întotdeauna ca manualul să însoțească aparatul ca sa poată fi consultat de noul
proprietar si/sau de instalator. Instalarea și întreținerea trebuie sa fie efectuate în
concordanta cu normele în vigoare, în funcție de instrucțiunile constructorului, ele
trebuind sa fie executate de personal calificat.
• instalare greșită sau o întreținere defectuoasa a aparatului pot cauza daune
persoanelor, animalelor și obiectelor înconjurătoare.
• Constructorul nu își asuma responsabilitatea pentru daunele cauzate de erori de
instalare și de utilizare sau pentru neatenția acordata instrucțiunilor furnizate de către
constructor.
• Înainte de a efectua vreo operațiune de curățare sau întreținere, debarasați aparatul de
la rețeaua de alimentare acționând asupra întrerupătorului instalației si/sau prin
intermediul respectivelor organe de separare.
• In caz de defecțiune si/sau funcționare necorespunzătoare a aparatului, dezactivați-l
însă nu încercați să îl reparați sau să interveniți direct asupra lui. Adresați-va numai
COLECTOR SOLAR TIP HEAT-PIPE | INSTRUCȚIUNI DE INSTALARE ȘI UTILIZARE PAG. 8
personalului calificat.
• eventuala reparare - înlocuire a produselor va trebui efectuata numai de către
personalul calificat utilizând în mod exclusiv piesele de schimb originale. Nerespectarea
instrucțiunilor de mai sus poate să compromită siguranța aparatului. Pentru a garanta o
buna funcționare a aparatului trebuie ca personalul calificat sa facă o verificare anuala.
• Acest aparat trebuie folosit numai în scopurile pentru care a fost proiectat. Orice alta
utilizare este improprie si, prin urmare periculoasa
• După ce ați scos ambalajul, asigurați-va de integritatea conținutului
• Ambalajul nu trebuie lăsat la îndemâna copiilor pentru ca poate fi periculos.
• In caz de nesiguranță nu utilizați aparatul și adresați-va furnizorului.

Pentru documentatie accesati:

Manual Panou Solar Termax Cu Rezervor
